Projekt ‚Neues Leben für Spindelhubelemente‘
Überblick Primetals Technologies
| Branche | Branche Anlagenbau, Stahlerzeugung |
| Standort | Linz, Österreich; London, GB & weltweite Standorte |
| Mitarbeiter | > 7.000 MitarbeiterInnen weltweit |
| Projektzeitraum | seit 2007 |
Herausforderung
Die Siemens VAI, heute Primetals Technologies, wandte sich an die MAS Engineering, weil sie aufgrund von Schwierigkeiten mit einem Ersatzteilhersteller für Stranggussanlagen nach einem Alternativlieferanten suchte. Die Anforderung war die seit 1978 im Einsatz befindlichen Hubelemente für die Kokillenseitenverstellung in Kleinserie nachzubauen und auf Lager zu legen, um kurzfristige und schnelle Lieferbereitschaft für den weltweiten Kundenstock sicherzustellen.
Die technischen Details machen dieses Bauteil außergewöhnlich:
- Sondersteigung der Trapezgewindespindel (Tr60x6)
- Material ETG100
- ‚gewirbelte‘ Spindel, um die Steigungstoleranz zu garantieren (auf einer Länge von 300 mm maximaler Steigungsfehler von 0,1 mm)
- zweigeteilte Spindelmutter für spielfreie Spindel (max. 0,1 mm)
- Toleranz des Spindelspiels während des Betriebs an den Verschleiß anpassbar
- Spindelauslenkung von 2° auf der xy-Achse
Erschwerend kam und kommt hinzu, dass die Anzahl der benötigten Ersatzteillieferungen nicht planbar ist und starken Schwankungen – zwischen 0 und 80 Getriebe pro Jahr – unterliegt.
Lösung

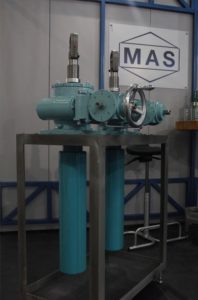

Um die benötigten Hubelemente fertigen zu können, erfassten wir die alten Zeichnungen in einem 3D-Modell und glichen sie an die aktuellen Standards an. Gleichzeitig überarbeiteten wir die Verzahnung gemäß dem neuesten Stand der Technik. Auf dieser Basis fertigten wir einen Prototyp einer Kokille, um entsprechende Tests und Qualitätsprüfungen durchzuführen. Die Freigabe erfolgte im Jänner 2008 und seither liefern wir die Ersatzteile für dieses Getriebe weltweit an Stahlerzeuger.
Aufgrund der reibungslosen Abwicklung vereinbarte der Kunde mit uns einen laufenden Rahmenvertrag mit der Bevorratung von 4 Sets á 4 Getriebe, wodurch wir höhere Produktionsstückzahlen erzielen können, um auch preislich im Ersatzteilsegment moderate Preise zu erzielen.
Highlights
Durch die gute Zusammenarbeit mit der Technik der Siemens VAI konnten wir das Re-Engineering der Spindelhubelemente innerhalb von 6 Monaten inklusive Musterbau erfolgreich abschließen. Mittlerweile sind unsere Ersatzteile in Stranggussanlagen auf der ganzen Welt im Einsatz, z.B. Linz/Austria, Lipezk/Russland, Belgrad/Serbien, Santa Cruz/Brasilien usw.
